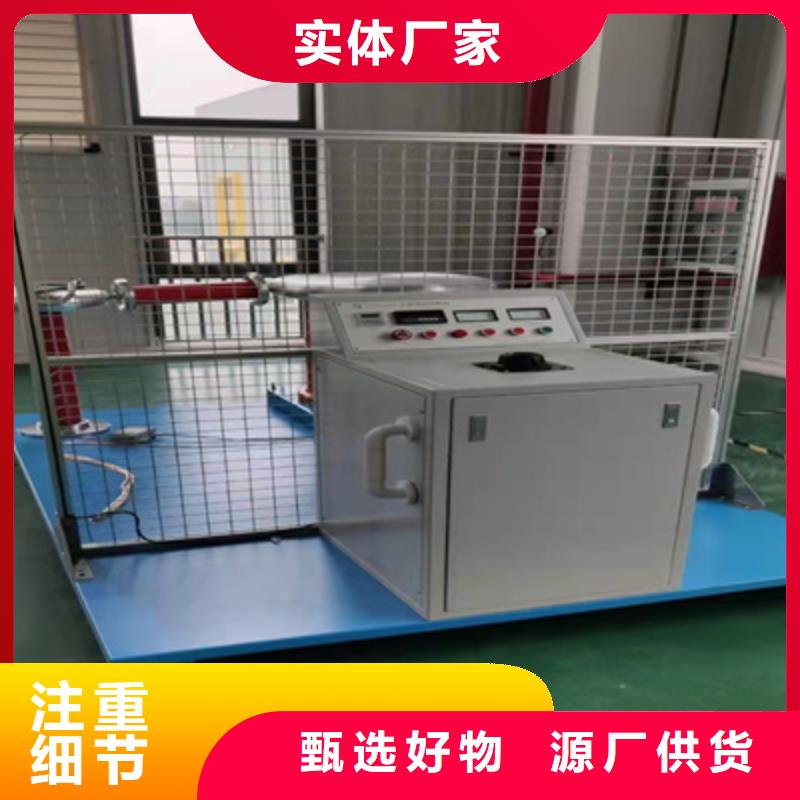

无局放工频试验系统

营口无局放工频试验系统

营口局部放电检测仪放电类型和放电源的辨认先介绍一下示波屏上的椭圆轨迹，它是顺时针方向旋转，正零标脉冲表示试验电压开始由负变向正极性；负零标脉冲则与之相反，两零标间的中点为试验电压的正、负峰值部位。从椭圆上的放电图形辩认放电类型以及识别各种干扰是一门技术性很强并需有丰富实践经验的学问（再结合其他方法予以确认）。CIGRE（国际大电网会议）也为须此专门编了放电图形识谱的小册子，它是根据放电图形中放电位置、移动与否，正负半周的放电幅值一致程度以及放电幅值随试验电压及加压时间的变化特征来判断的，这里只能粗略加以介绍。一般来说来，视为真正的内部气泡形成的局部放电，其主要特征是放电大多产生在靠近试验电压峰值前上升部位的两半周内。（1）典型的内部气泡局部放电（见图五），波形特征：a放电主要显示在试验电压由零升到峰值的两个椭圆相限内。b在起始电压 Ui时放电通常发生在峰值附近，试验电压超过 Ui时，放电向零位延伸。c两个相反半周上放电次数和幅值大致相同（相差至3：1）。d放电波形可分辨。这里又有几种情况：1）如果放电幅值随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电；2）如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。图 五（2）金属与介质间气泡的放电（见图六 a），波形特征：正半周有很多幅值小的放电，负半周有少数幅值大的放电，幅值相差可达10：1。其它同上，典型例子是绝缘与导体粘附不佳的聚乙烯电缆放电。如果随试验电压升高，放电幅值也增大，而且放电波形变得模糊，则往往中含有不同大小多个气泡，或者是外露的金属与介质表面之间出现的放电

营口局部放电检测仪非接触超声波法局部放电发生后，会产生电磁波沿开关柜内表面传播，并通过开关柜缝隙辐射出去然后沿开关柜外表面传播，对地形成持续时间很短的对地电压，通过监测这个信号及信号的幅值频次等来判断开关柜是否由局部放电发生，这就是法监测局放原理；其监测机理如下图所示TEV检测机理 超声波法组合电器、变压器内部产生局部放电信号的时候，在放电的区域中，分子间产生剧烈的撞击，这种撞击在宏观上表现为一种压力。由于局部放电是一连串的脉冲形式，所以由此产生的压力波也是脉冲形式的，即产生了声波。局部放电源一般较小，一般为点声源。局部放电产生的声波频率在101-107Hz数量级范围，即为超声波（声音频率超过20kHz范围的称为超声波）。超声波传感器分成两种，一种为接触式（压电式）超声波传感器（AE） 一种为开放式（敞开式）超声波传感器，接触式传感器是将传感器贴在电力设备表面，检测局放产生的超声波信号在电力设备表面金属板中传播所感应的振动现象，主要用于GIS、变压器、电缆等密封性电力设备的局放检测，但这种检测方式容易受到外界声音及电力设备运行过程中自身振动的干扰。开放式超声波传感器是检测放电产生的超声波信号在空气中传播时的振动现象，用于检测电力设备与传感器间有空气通道（如开关柜及户外的电力设备）的局放检测，这种检测技术能够利用外差技术将超声波信号转换成人耳可听到的声音信号，通过局放的特征声音，能够更好的判断局放存在（不受干扰影响）和定位。

营口局部放电检测仪操作说明（作为测试仪器）试验操作前注意事6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的常用试验回路”选择。通常情况下选择并联法”测试回路。选择合适的检测阻抗（输入单元），见附录一检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电设备操作设备驱动程序安装本系统在 下工作 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘p路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）启动计算机进入系统。

营口局部放电检测仪声电传感器声电传感器为我公司技术人员根据改为多年研究局放的经验研发生产的一种用于采集局部放电超声波信号及电信号的传感器。该传感器抗干扰能力强、检测灵敏度高、使用方便可靠。传感器内置超声信号收集器，能够有效接收大范围内的超声局放信号，内置电场天线能够有效接收局放产生的电场信号，通过内置高精度的放大滤波电路对信号进行处理，可以有效去除干扰杂波，确保检测信号的真实性。尊敬的用户：感谢您购买本公司局部放电巡检仪。在您初次使用该产品前，请详细阅读使用说明书。该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。警告： 始终保持高压部分与仪器、探头和操作人员之间的距离。 严格遵守当地规则。 附近有雷暴天气时，不得进行测量。 不得在爆炸环境中操作仪器或附件。 使用产品时，请按说明书规范操作。仪器电池报警后请关机充电。未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。仪器运输时应避免雨水浸蚀，严防碰撞和坠落。

营口局部放电检测仪非接触超声波法局部放电发生后，会产生电磁波沿开关柜内表面传播，并通过开关柜缝隙辐射出去然后沿开关柜外表面传播，对地形成持续时间很短的对地电压，通过监测这个信号及信号的幅值频次等来判断开关柜是否由局部放电发生，这就是法监测局放原理；其监测机理如下图所示TEV检测机理 超声波法组合电器、变压器内部产生局部放电信号的时候，在放电的区域中，分子间产生剧烈的撞击，这种撞击在宏观上表现为一种压力。由于局部放电是一连串的脉冲形式，所以由此产生的压力波也是脉冲形式的，即产生了声波。局部放电源一般较小，一般为点声源。局部放电产生的声波频率在101-107Hz数量级范围，即为超声波（声音频率超过20kHz范围的称为超声波）。超声波传感器分成两种，一种为接触式（压电式）超声波传感器（AE） 一种为开放式（敞开式）超声波传感器，接触式传感器是将传感器贴在电力设备表面，检测局放产生的超声波信号在电力设备表面金属板中传播所感应的振动现象，主要用于GIS、变压器、电缆等密封性电力设备的局放检测，但这种检测方式容易受到外界声音及电力设备运行过程中自身振动的干扰。开放式超声波传感器是检测放电产生的超声波信号在空气中传播时的振动现象，用于检测电力设备与传感器间有空气通道（如开关柜及户外的电力设备）的局放检测，这种检测技术能够利用外差技术将超声波信号转换成人耳可听到的声音信号，通过局放的特征声音，能够更好的判断局放存在（不受干扰影响）和定位。

营口局部放电检测仪当采用自动控制时，准备工作同B中的将手动/自动选择开关24向右置于自动位置。（用钥匙打开，带锁开关，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电。（18）调节基准电压调节电位器25，将基准电压表23调至所需数值。（19）按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：a．以对应于基准电压的较高的升压速度从零位升至75％基准电压；b．再以每秒2％基准电压的升压速度从75％基准电压升到基准电压，即试验电压。当电压一到预置值时，就立即进行耐压计时。d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调。e. 耐压计时时间一到就自动快速降至零，一次耐压即告完成。按停止按钮21，并切断电源22，结束试验。（21）如试验中发生试品击穿，则可手动操作试验后工作（1）试验结束后，用接地棒挂在高压输出端，再拆除试品（2）认真做好试验时数据记录，并整理成报告（3）对报告进行分析，并有明确结论七、注意事项1．主回路电源容量应满足输出功率。2．在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。3．所有接地为一点接地。4．设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞、划伤。6．整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于15℃。8．套管及外壳表面严禁覆水、冰、雪，室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。10．本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第6、7二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。2．对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作。3．运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。4.设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。

营口局部放电检测仪局放测量工作原理2.1、什么是局部放电?局部放电是指部分地桥接导体间绝缘的一种气体放电，这种放电可能会，或者不会出现在导体的近旁。通俗的说是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置 。2.2、局部放电产生的原因局部放电对于高压电工产品往往是很难避免的，这是由于绝缘材料和绝缘结构在制造过程中常会含有比固体绝缘容易击穿的小气泡或油膜，在电场的作用下，会产生内部放电。绝缘材料和绝缘结构中电场分布不均匀，也会产生局部放电（如针尖电极、电极表面上的毛刺、或者是金属屑异物）。2.3、局部放电的分类2.3.1、内部放电：在介质内部或介质与电极之间的放电。这种放电的特性与介质的特性和气屑的形状、大小、位置以及气屑中气体的性质有关。2.3.2、表面局部放电：在沿介质表面的电场强度达到击穿场强时所发生的局部放电。在电机绕组、电缆、套管等绝缘结构的端部，从导体到介质表面经常会出现这种局部的放电。2.3.3、电晕放电：在气体中，高电压导体周围所产生的局部放电称为电晕。如高压传输线、高压变压器等高压电气设备，因高压接线端暴露在空气中，都有可能产生这种局部放电。

营口局部放电检测仪非接触超声波法局部放电发生后，会产生电磁波沿开关柜内表面传播，并通过开关柜缝隙辐射出去然后沿开关柜外表面传播，对地形成持续时间很短的对地电压，通过监测这个信号及信号的幅值频次等来判断开关柜是否由局部放电发生，这就是法监测局放原理；其监测机理如下图所示TEV检测机理 超声波法组合电器、变压器内部产生局部放电信号的时候，在放电的区域中，分子间产生剧烈的撞击，这种撞击在宏观上表现为一种压力。由于局部放电是一连串的脉冲形式，所以由此产生的压力波也是脉冲形式的，即产生了声波。局部放电源一般较小，一般为点声源。局部放电产生的声波频率在101-107Hz数量级范围，即为超声波（声音频率超过20kHz范围的称为超声波）。超声波传感器分成两种，一种为接触式（压电式）超声波传感器（AE） 一种为开放式（敞开式）超声波传感器，接触式传感器是将传感器贴在电力设备表面，检测局放产生的超声波信号在电力设备表面金属板中传播所感应的振动现象，主要用于GIS、变压器、电缆等密封性电力设备的局放检测，但这种检测方式容易受到外界声音及电力设备运行过程中自身振动的干扰。开放式超声波传感器是检测放电产生的超声波信号在空气中传播时的振动现象，用于检测电力设备与传感器间有空气通道（如开关柜及户外的电力设备）的局放检测，这种检测技术能够利用外差技术将超声波信号转换成人耳可听到的声音信号，通过局放的特征声音，能够更好的判断局放存在（不受干扰影响）和定位。

营口局部放电检测仪 测量原理暂态地电压当配电设备发生局部放电现象时，带电离子会快速地由带电体向接地的非带电体快速迁移，如配电设备的柜体，并在非带电体上产生电流行波，且以光速向各个方向快速传播。受集肤效应的影响，电流行波往往仅集中在柜体的内表面，而不会直接穿透金属柜体。但是当电流行波遇到不连续的金属断开或绝缘连接处时，电流行波会由金属柜体内表面转移到外表面，并以电磁波形式向自由空间传播，且在金属外表面产生暂态地电压。而该电压可用专用的传感器布置在开关柜外面进行测量。传感器类似传统的RF耦合电容器，其壳体可做绝缘和保护双重功能，传感器内部可感应出高频脉冲电流信号。其测量原理图如下检测原理图超声波 局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。由于被检测对象超声传输介质不同，一般情况下开关柜使用空气超声传感器，和变压器使用接触式超声传感器进行检测。

营口局部放电检测仪是本公司自主开发的一款多功能局部放电检测仪，内置了开放式超声波传感器和TEV传感器，可进行开关柜、环网柜等电力设备的局部放电检测；并可通过外扩接口接入接触式超声波传感器、超声延长探头、超声聚波器、HFCT传感器等多种传感器，也可以进行GIS、变压器、架空线、电缆等电力设备的局部放电检测。本检测仪具备柱状图、PRPD、PRPS三种谱图检测方式，内置大容量TF卡可以对检测数据进行存储、采用3.5寸LCD、内置锂电池供电、操作简单、使用方便、携带方便，能够满足绝大多数电力设备的日常巡检任务。检测主机如图四所示：图四、TH-ZH02检测主机2.1 性能参数2.1.1 TEV传感器?安装方式：内置?检测频带：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 开放式超声波传感器?安装方式：内置＋超声波延长探头?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接触式超声波传感器?频带范围：15-70kHz?中心频率：40kHz ?灵敏度峰值：＞75dB?适用于GIS、全绝缘开关柜、电缆2.1.4 超声聚波器?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT传感器?安装方式：卡钳式安装?信号接口：BNC/N头 ?检测频带：1～100MHz；?灵敏度：＞6mV/mA；?孔径：60mm；（可定制）

营口局部放电检测仪局部放电的测量原理：局放仪运用的原理是脉冲电流法原理，即产生一次局部放电时，试品Cx两端产生一个瞬时电压变化Δu，此时若经过电Ck耦合到一检测阻抗Zd上，回路就会产生一脉冲电流I，将脉冲电流经检测阻抗产生的脉冲电压信息，予以检测、放大和显示等处理，就可以测定局部放电的一些基本参量（主要是放电量q）。在这里需要指出的是，试品内部实际的局部放电量是无法测量的，因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的，因此我们只有通过对比法来检测试品的视在放电电荷，即在测试之前先在试品两端注入一定的电量，调节放大倍数来建立标尺，然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比，以此来得到试品的视在放电电荷。四、局部放电的表征参数局部放电是比较复杂的物理现象，必须通过多种表征参数才能的描绘其状态，同时局部放电对绝缘破坏的机理也是很复杂的，也需要通过不同的参数来评定它对绝缘的损害，目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时，绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷，单位用皮库（pc）表示，通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率，单位为次/秒，放电重复率越高，对绝缘的损害越大。

营口局部放电检测仪检测主机电池供电：采用可充电锂电池供电，可保证系统持续工作8小时以上?LCD显示：使用3.5寸真彩?超声传感器：内置超声波传感器，可通过头戴式耳机听取局部放电超声波信号EV传感器：内置TEV传感器；?扩展接口：可选配HFCT、超声聚波器、接触式超声波传感器、超声延长探头；?局放显示：通过柱状图、PRPD、PRPS三种谱图显示；?超限报警：使用红、黄、绿三色指示提示局部放电的严重程度；?温湿度：内置温湿度传感器，可显示检测现场的温湿度；?电量指示：电池电量实时指示；?软件系统：采用嵌入式系统；?重量较轻、易于便携、使用方便；三、操作说明3.1 操作界面图五、操作显示界面操作方法3.2.1 开关机长按“开/关机”键直至显示屏显示开机界面，检测仪开机；在开机情况下，按“开/关机”，检测仪进入关机界面，检测仪关机。3.2.2 检测传感器选择在开机情况下，按“传感器选择”键，可以切换不同的检测方式，开始后默认为TEV检测。切换到相应的传感器后，按“方向”OK键即可进入到该传感器检测方式下。本机可以支持TEV传感器（内置）、 超声波传感器（内置）、超声波延长探头、超声聚波器、接触式超声波传感器、HFCT传感器。3.2.3 谱图模式选择在开机主界面下，按“方向”左键或右键可以切换不同的谱图检测模式，本机有柱状图、PRPD、PRPS三种谱图显示方式，显示界面的谱图显示上部有相应的标签“HIS”、“PRPD”、“PRPS”指示。注意：谱图模式切换时，不需要按OK键确认，按“方向”左键或右键切换时，直接进入该测试模式下。

营口局部放电检测仪非接触超声波法局部放电发生后，会产生电磁波沿开关柜内表面传播，并通过开关柜缝隙辐射出去然后沿开关柜外表面传播，对地形成持续时间很短的对地电压，通过监测这个信号及信号的幅值频次等来判断开关柜是否由局部放电发生，这就是法监测局放原理；其监测机理如下图所示TEV检测机理 超声波法组合电器、变压器内部产生局部放电信号的时候，在放电的区域中，分子间产生剧烈的撞击，这种撞击在宏观上表现为一种压力。由于局部放电是一连串的脉冲形式，所以由此产生的压力波也是脉冲形式的，即产生了声波。局部放电源一般较小，一般为点声源。局部放电产生的声波频率在101-107Hz数量级范围，即为超声波（声音频率超过20kHz范围的称为超声波）。超声波传感器分成两种，一种为接触式（压电式）超声波传感器（AE） 一种为开放式（敞开式）超声波传感器，接触式传感器是将传感器贴在电力设备表面，检测局放产生的超声波信号在电力设备表面金属板中传播所感应的振动现象，主要用于GIS、变压器、电缆等密封性电力设备的局放检测，但这种检测方式容易受到外界声音及电力设备运行过程中自身振动的干扰。开放式超声波传感器是检测放电产生的超声波信号在空气中传播时的振动现象，用于检测电力设备与传感器间有空气通道（如开关柜及户外的电力设备）的局放检测，这种检测技术能够利用外差技术将超声波信号转换成人耳可听到的声音信号，通过局放的特征声音，能够更好的判断局放存在（不受干扰影响）和定位。

营口局部放电检测仪当采用自动控制时，准备工作同B中的将手动/自动选择开关24向右置于自动位置。（用钥匙打开，带锁开关，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电调节基准电压调节电位器25，将基准电压表23调至所需数值。按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：a．以对应于基准电压的较高的升压速度从零位升至75％基准电压；b．再以每秒2％基准电压的升压速度从75％基准电压升到基准电压，即试验电压。当电压一到预置值时，就立即进行耐压计时。d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调 耐压计时时间一到就自动快速降至零，一次耐压即告完成。按停止按钮21，并切断电源22，结束试验。（21）如试验中发生试品击穿，则可手动操作试验后工作（1）试验结束后，用接地棒挂在高压输出端，再拆除试品（2）认真做好试验时数据记录，并整理成报告（3）对报告进行分析，并有明确结论七、注意事项1．主回路电源容量应满足输出功率。2在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。所有接地为一点接地。4设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞划伤。整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于1．套管及外壳表面严禁覆水室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。1本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。
